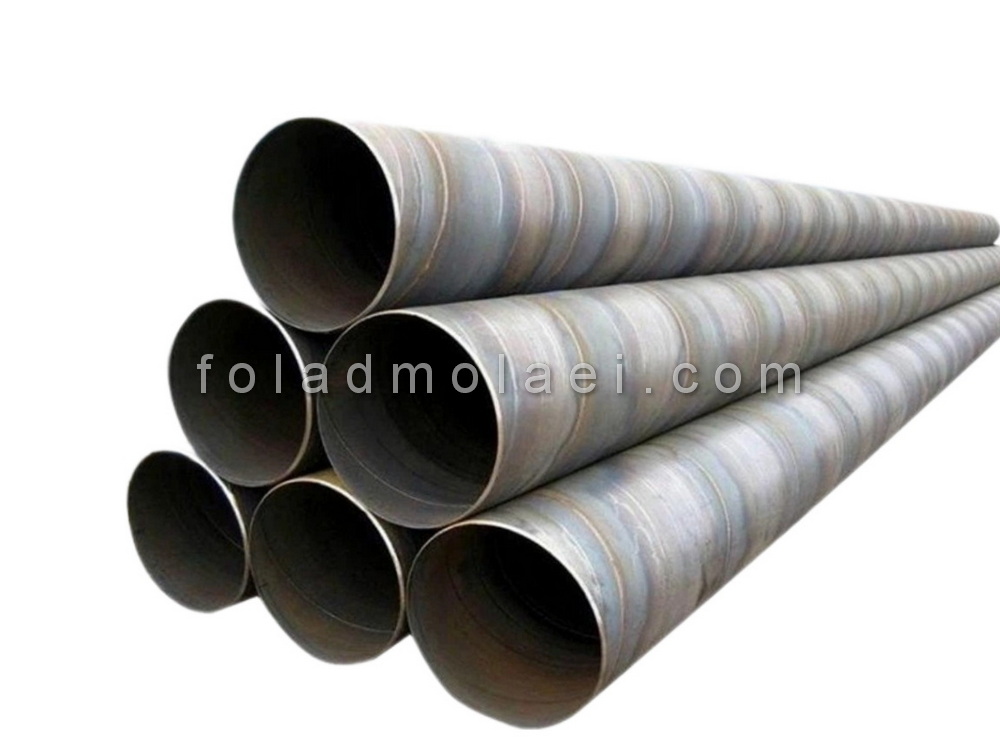

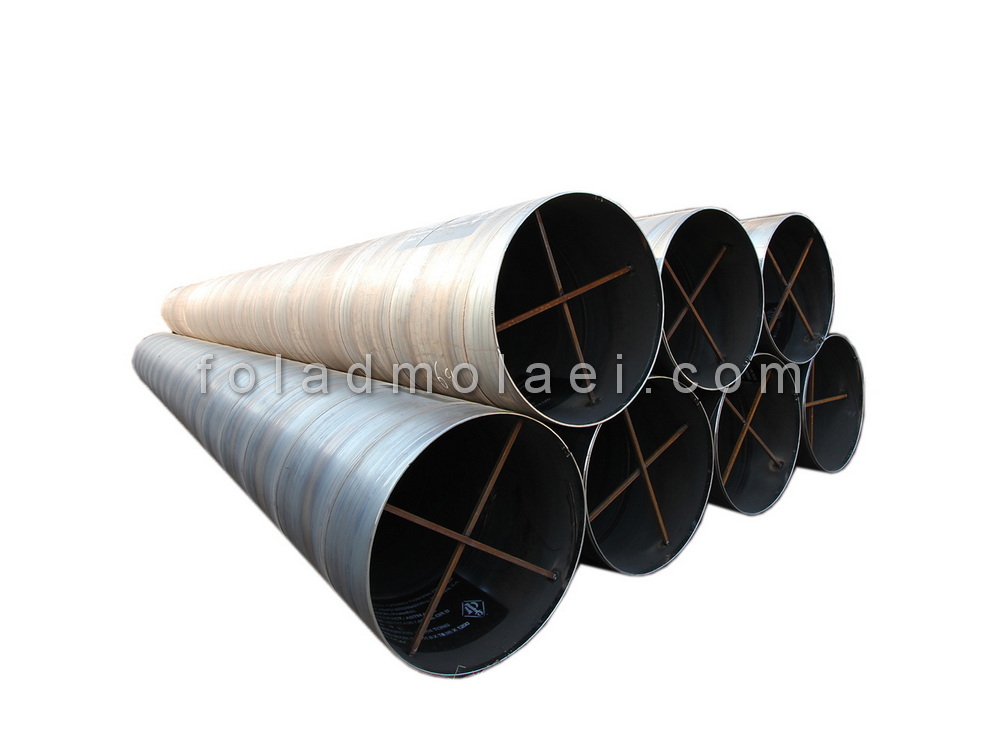

لوله مارپیچ اسپیرال
یکی از روش های تولید لوله فولادی روش اسپیرال می باشد. در این روش لوله فولادی به صورت مارپیچ از ورق هایی با ضخامت مختلف تولید می گردند.لوله فولادی مارپیچ بزرگ از فناوری جوش قوس غوطه ور دو طرفه استفاده می کند. جوش قوس غوطه ور دارای مزایای کیفیت جوشکاری پایدار، بهره وری بالا از جوشکاری، نور قوس و دود کم است.
از اواسط دهه ۱۹۶۰ میلادی تولید لوله فولادی اسپیرال (درز جوش مارپیچی) با کیفیت مطلوب در جهان آغاز گردید. پیش از این تاریخ تکنولوژی تولید این لوله ها چندان پیشرفت نکرده بود و از نظر کیفی قابل رقابت با لوله درزدار مستقیم نبود.
لوله مارپیچ فولادی یکی از پرکاربردترین لولههای استفاده شده در صنایعی همچون نفت و آبرسانی میباشد.

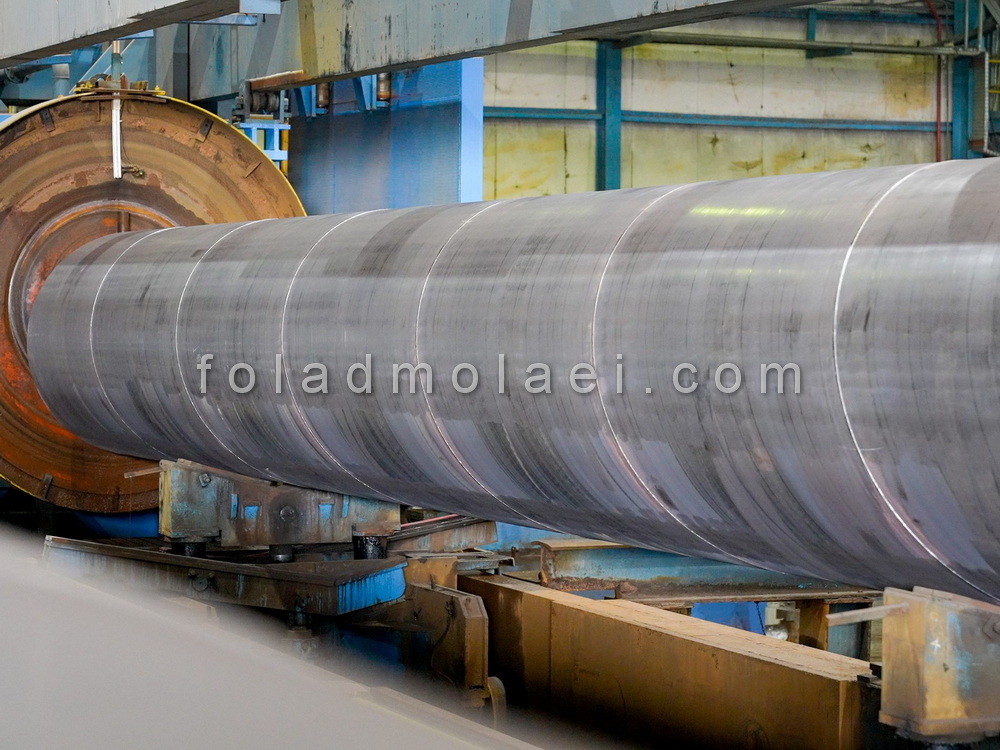

ساخت لوله مارپیچی اسپیرال پس از قرار دادن ورقها آماده شده در داخل دستگاه فرآیند تولید آن در مراحل زیر ادامه مییابد:
در مرحلهی اوّل، برش و آماده سازی انتهای کویل قدیمی و ابتدای کویل جدید صورت میگیرد و این قسمتها به وسیلهی جوش زیر پودری به یکدیگر متّصل میشوند و در ادامه ابتدا و انتهای کلاف ایجاد شده به وسیلهی غلتک صاف میشود و لبههای ورق با استفاده از دیسکهای گردان برش داده شده و از خطّ تولید خارج میشوند زیرا این قسمتها معمولاً از کیفیّت پایینتری برخوردار هستند و امکان خرابی و ترک لوله را افزایش میدهند.

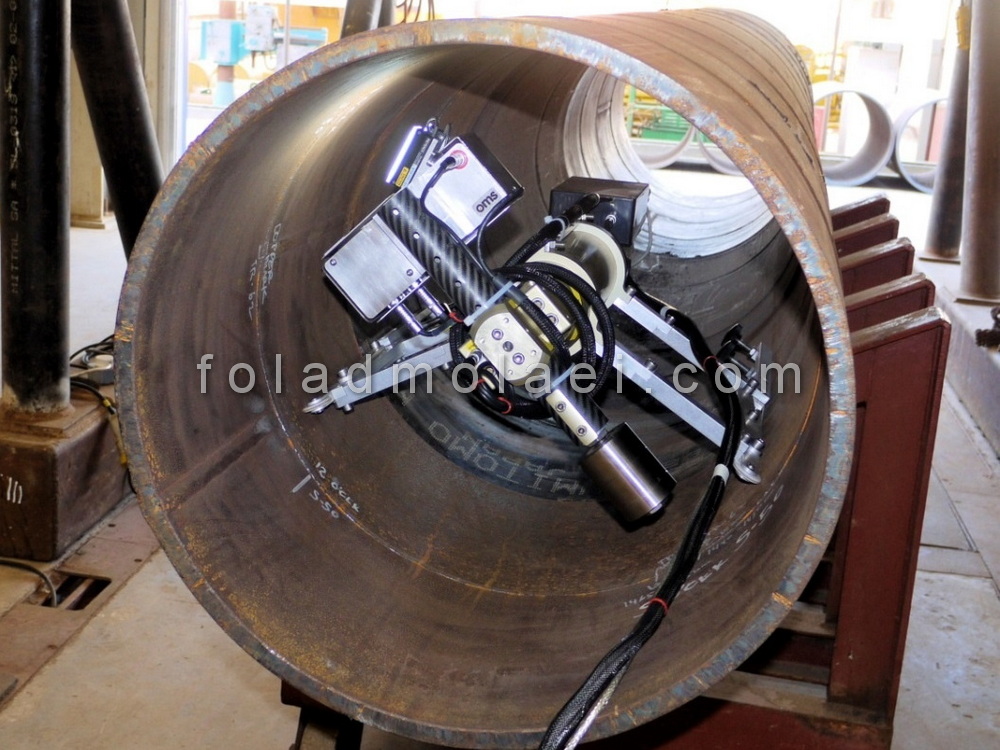

در ادامه، ورق آماده شده به منظور رسیدن به زاویهی انحنای مورد نظر در زیر دستگاه تنظیم و جابجا میشود و در هنگام عبور از زیر غلتکهای مختلف انهناهای لازم در ورق آماده ایجاد میگردد. سپس، با استفاده از جوش زیر پودری لبههای داخلی و خارجی جوشکاری میشوند و لوله به انتهای مرحلهی تولید میرسد و سپس تست التراسونیک جوش به صورت پیوسته انجام میشود و لوله مارپیچ بر اساس سفارش مشتریان در طولهای مختلفی به وسیلهی برش پلاسما برش داده میشود. در انتها، تستهای هیدرواستاتیک برای سنجش میزان مقاومت لوله مارپیچ انجام میگردد و لوله مارپیچی برای ارسال آمادهسازی میشوند.
